Alumínium szerkezet napelemes felszereléshez: gyakorlati anyagútmutató és kiválasztási tippek

Képzelje el, hogy egy napelem tömböt szolgál ki a háztetőn, nedves, sós levegős környezetben. Öt évvel a beszerelés után a paneltartók még tiszták, a csavarok mozgathatóak, és a kereten nem keletkezett rozsdaréteg. Ez a gyakorlati eredménye annak, ha alumínium szerkezetet választunk napkollektoros szereléshez a bevonatos acélkeret fölé. Az alumínium nem automatikusan a megfelelő választás minden projekthez, de a legtöbb esetben ez a jobb alapértelmezett, mert megoldja a korróziós és súlyproblémákat, mielőtt lerövidítené az élettartamot.

Mit kérnek az alumínium szerkezettől

A napelemes szerelvényszerkezet nem egy egyszerű tartókeret. El kell viselnie a panel súlyát, meg kell tartania a pontos dőlésszöget, át kell vinnie a szél- és hóterhelést az alépítményre, és ki kell bírnia 25 évnyi környezeti levegőt, esőt, páralecsapódást és hőciklusokat. A szerkezeti kötelezettség és a környezeti hatás kombinációja teszi olyan fontossá az anyagválasztást.

A napelemes szereléshez használt alumínium szerkezet tipikus mérnöki bemenetei közé tartozik a modul méretei, a maximális tervezési szélsebesség, a hóterhelés, az alapozás típusa és a helyi környezet. Anyag szempontjából két ötvözetcsalád dominál: 6063-T5 és 6005-T5. A 6063-T5 kiváló alakíthatósággal rendelkezik, és kiválóan alkalmas összetett extrudált szakaszokhoz. A 6005-T5 nagyobb folyáshatárt kínál, ami hosszabb fesztávok esetén hasznos, vagy ahol kevesebb alátámasztásra van szükség.

Az alumínium sűrűsége is körülbelül 2,7 g/cm3, ami nagyjából egyharmada az acélénak. Ez sok projektnél könnyebb szerkezetet, kisebb tetőterhelést és gyorsabb beépítést jelent hidraulikus emelőberendezések nélkül. A gyakorlati előny nem egyszerűen a kényelem; lehetővé teszi a mérnökök számára, hogy csökkentsék azt a tervezési terhelést, amelyet az épületnek vagy alapozásnak fel kell vennie.

Alumínium vs. acél: tényeken alapuló összehasonlítás

A legtöbb napelemes tartó esetében az alumínium alacsonyabb összköltséget biztosít a rendszer élettartama alatt. Az acél elöl olcsóbb lehet, de hosszú távú teljesítménye a horganyzott bevonat integritásától és minden vágástól, karcolástól vagy éltől függ, amely a csupasz acélt a légkörnek teszi ki. Az alábbi táblázat összehasonlítja a két anyagot a projekttulajdonosok és a telepítők számára fontos szempontok alapján.

Az acélnak még mindig van olyan helye, ahol a szerkezetet betemetik, ahol az extrém pontterhelések nagyon nehéz szakaszokat igényelnek, vagy ahol a tervezési szabályzat vasbeton alapot ír elő, és a további holtterhelés sem jelent problémát. De nedves vagy párás éghajlaton a horganyzott acélkeret az évek során több figyelmet igényel. Az alumínium gazdaságossága javul az időhorizont meghosszabbodásával, és a bevonat javítási és csereköltségei is beleszámítanak.

Ahol az alumíniumszerkezetek a legjobban teljesítenek

A napkollektorra szerelhető alumínium szerkezet egyértelmű választássá válik olyan környezetben, ahol a korrózió aggodalomra ad okot. Tengerparti létesítmények, ipari homlokzatok és minden magas páratartalmú hely előnyös az alumíniumon képződő természetes oxidrétegből. Az eloxálási folyamat vastagabbá, keményebbé és konzisztensebbé teszi ezt a réteget, ezért az eloxált szakaszok a standard opciók tengeri és sós levegős területeken.

A tetőtéri tömbök egy másik természetes illeszkedés. Mivel a tartószerkezet a tetőszerkezethez van hegesztve vagy csavarozva, minden holtterhelés kilogramm befolyásolja a szerkezeti értékelést. Az alumínium alacsony sűrűsége lehetővé teszi a szerelők számára, hogy hosszabb fesztávot alkalmazzanak kevesebb rögzítési ponttal, csökkentve ezzel a tetőáttörések számát és a beépítéshez szükséges időt.

Eloxált alumínium extrudálási profilok egyedi kidolgozási lehetőségekkel Ezek az eloxált profilok ezüst, fekete, bronz vagy pezsgő bevonatot kínálnak AA25 vastagságig, valamint egyedi vágási és CNC szolgáltatásokat kínálnak, amelyek jól illeszkednek a tetőre szerelhető szerkezetekhez. Termék megtekintése →

A profil tervezése: terhelések, tűrések és felületek

Amint a környezeti történet rendeződött, a szerkezeti tervezés lesz a következő feladat. A profilszakasznak ellenállnia kell a szél és hó alatti hajlításnak és kihajlásnak. A napkollektorra szerelhető általános profilok közé tartoznak a C-csatornák, a H-gerendák és a kalapformák, amelyek falvastagsága a fesztávtól és a terheléstől függően 1,5 mm-től 10 mm-ig terjed.

A pontosság legalább annyira számít, mint az erő. A furatok helyzetének, a hornyok hosszának és az összekötő felületeknek egybe kell esnie a panelkapcsokkal és az alépítménnyel. Az extrudálások CNC megmunkálása szükségtelenné teszi a szántóföldi fúrást, és biztosítja, hogy minden keret egyforma legyen, ami létfontosságú a hosszú soroknál, ahol már néhány milliméteres hiba is látható eltolódást okozhat.

A specifikációs folyamat öt gyakorlati lépésre bontható:

1. Számítsa ki a maximális szélterhelést a helyi szélsebesség adatok alapján.
2. Alkalmazza a megfelelő hóterhelést, ha a tömb hideg éghajlaton van.
3. Válasszon olyan profilszelvényt, amely legalább 1,5-ös biztonsági tényezővel ellenáll a hajlításnak.
4. Erősítse meg a felületi vastagságot a kitett környezethez.
5. Ellenőrizze, hogy minden rögzítő lyuk és rés megmunkálva van-e, és nincs-e vágva a helyszínen.

A felületkezelés kiválasztása is a tervezés része. A 12-25 mikronos eloxált rétegek kemény, sűrű védőréteget biztosítanak. A porbevonat színes paneleket kínál vastag, rendkívül vízhatlan felülettel. A PVDF bevonatok jó választás ott, ahol nagy UV-állóság és kémiai stabilitás szükséges. A megfelelő kivitelezés függ az éghajlattól, a szerkezet tájolásától és a projekt esztétikai követelményeitől.

CNC megmunkálási szolgáltatások precíziós alumínium extrudálásokhoz CNC megmunkálási, vágási és gyártási szolgáltatások alumíniumprofilokhoz, további felületkezelésekkel támogatják a precíz alkatrészgyártást napelemes szereléshez és egyéb ipari alkalmazásokhoz. Termék megtekintése →

Miért számít a profil mögötti malom?

Ugyanaz az ötvözetjelölés eltérően viselkedhet attól függően, hogy milyen gondosan homogenizálják a tuskót, hogyan történik az extrudálás, és hogyan öregítik a profilt. Az a beszállító, aki évtizedeket töltött az extrudálási fegyelem kiépítésével, egyenletes mechanikai tulajdonságokat fog biztosítani egyik tételről a másikra. Ez az összhang az, ami lehetővé teszi, hogy a tartószerkezet elbírja a tervezett terhelést anélkül, hogy a helyszíni szemle meglepetései érnének.

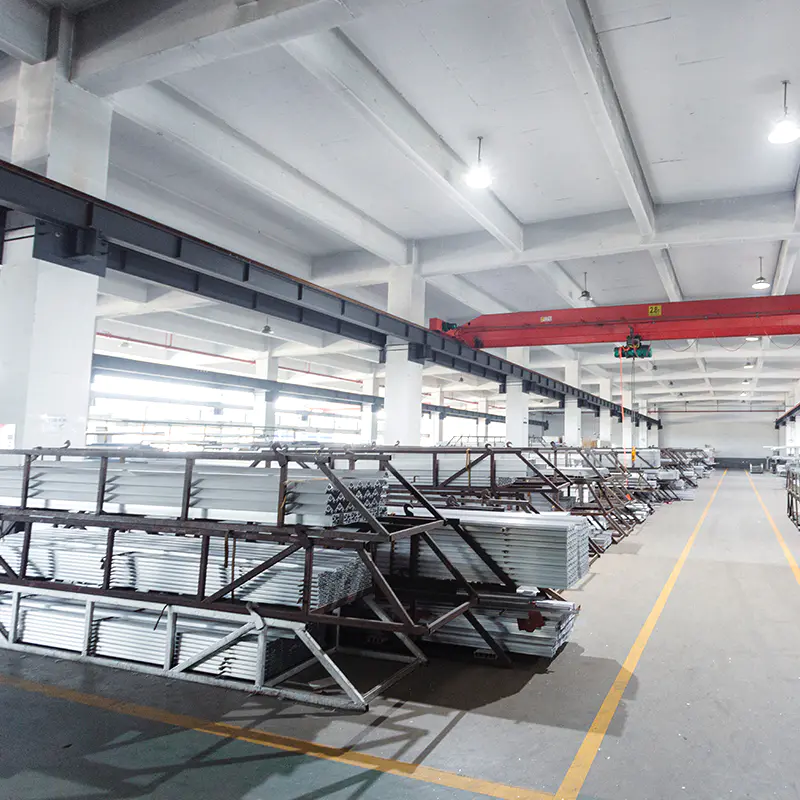

A Huzhou Yindu Aluminium Technology Co., Ltd. több mint 30 éves tapasztalattal rendelkezik az alumínium extrudálás és felületkezelés terén. A létesítmény 42 000 négyzetméteren terül el, éves kapacitása pedig 10 000 tonna, házon belüli eloxálással, kemény eloxálással, porszórással, PVDF bevonattal, faszemcsés kikészítéssel és CNC megmunkálással. Ez a függőleges lehetőség lehetővé teszi, hogy a napelemes szerelő vásárló a teljes profilcsomagot egy helyről szerezze be, a nyers extrudálástól az előfúrt csatlakozókig.

Az ötvözetek kiválasztására és a tervezési szabályokra vonatkozó alaposabb áttekintéshez olvassa el a mi oldalunkat alumínium extrudálási folyamat és ötvözetek tervezési útmutatója . Elmagyarázza, hogy a kémia és a folyamat körülményei hogyan befolyásolják a végső profilt, és hogyan lehet elkerülni a gyakori hibákat a terhelésszámításban és a szakasz specifikációjában.

Többféle ötvözetből készült alumínium extrudált profilok szerkezeti használatra A 6063, 6061, 6082 és 7075 típusú ötvözetekben kapható profilok szilárdságot és korrózióállóságot biztosítanak különféle alkalmazásokhoz, beleértve a napelemes állványokat és a szerkezeti támasztékokat. Termék megtekintése →

A napelemes szereléshez alumínium szerkezet megadása olyan döntés, amelyet magabiztosan hozhat, ha megérti a terhelési viszonyokat, kiválasztja a megfelelő ötvözetet és kikészítést, és együttműködik a teljes extrudálási folyamatot irányító szállítóval. Kezdje egy egyszerű terhelésszámítással, kérjen korróziós adatokat, és hagyja, hogy a profilpartner segítsen olyan szerkezetté alakítani, amely túléli a paneleket.
